HDGC-512 SF6微水密度在線監測裝置

真正實現變電站，尤其是無人值班站的設備在線監測。同時，監測到的各項指標的變化趨勢為斷路器的狀態檢修提供了有效依據。

在線溝通

產品詳情

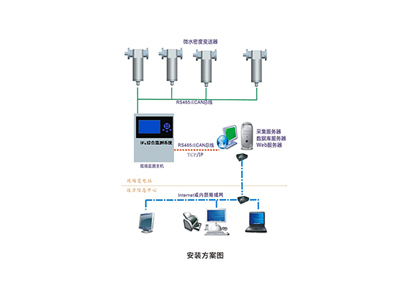

? ? ? ? 為適應我國電力行業體制改革的需要和加快電氣設備在線監測技術及狀態檢修發展的步伐，研究和探索以在線監測技術為基礎，故障檢修與預防性相結合，以實現性和低成本消耗為目標的狀態檢修模式，我公司研制SF₆氣體在線監測系統。該設備能夠長期在線監測斷路器SF₆氣體密度、微水、溫度及其變化趨勢，其功能是在sf6氣體有關指標出現變化時，給出變化曲線；有關指標達到報警狀態時，報警或自動啟動報警裝置；當有關指標超標達到危險狀況時，報警或自動啟動閉鎖裝置，禁止斷路器動作，以設備和變電站整套系統的安全。上述監測設備配有RS-485/CAN通訊接口，可將監測數據實時上傳至變電站、城市中心乃至更上級監控中心，真正實現變電站，尤其是無人值班站的設備在線監測。同時，監測到的各項指標的變化趨勢為斷路器的狀態檢修提供了有效依據。

產品功能

? ? ? ? 1、在線監測SF₆氣體濕度、密度與溫度；

? ? ? ? 2、在線監測氣體泄漏與泄漏報警；

? ? ? ? 3、可按預設值或用戶給定值自動啟動低壓報警和閉鎖裝置；

? ? ? ? 4、預留RS-485/CAN總線通訊接口；

? ? ? ? 5、通過后臺軟件自動繪制狀態變化趨勢圖；

? ? ? ? 6、大屏幕液晶顯示器現場顯示實時數據，具備屏幕保護和聲控顯示功能；

? ? ? ? 7、報警與閉鎖門限值和顯示方式；

? ? ? ? 8、全密封，抗干擾，適用于室外和低溫環境。

產品參數

? ? 溫度指標
測量范圍	50~1000μL/L或-60℃~+20℃
測量精度	≤±5% F.S
報警門限	300μL/L
溫度測量范圍	-55℃~+125℃
溫度測量精度	±1℃
? ? 密度指標
測量范圍	0.01~1.00MPa或定制
報警門限	0.52MPa或自定義
報警解除	0.53MPa或自定義
閉鎖門限	0.50MPa或自定義
閉鎖解除	0.51MPa或自定義
? ? 其他指標
通訊接口	隔離型RS-485/CAN
通訊速率	2400bps
電源電壓	24VDC 或 85V~265V AC
工作環境	-40℃~+55℃，95%RH
設備接口	M20*1.5螺紋
